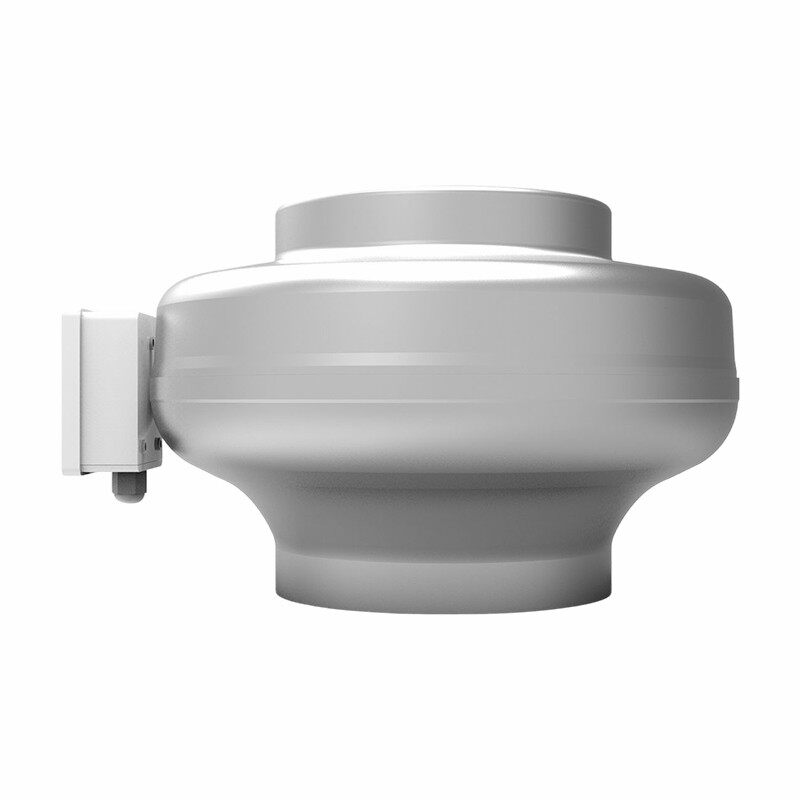

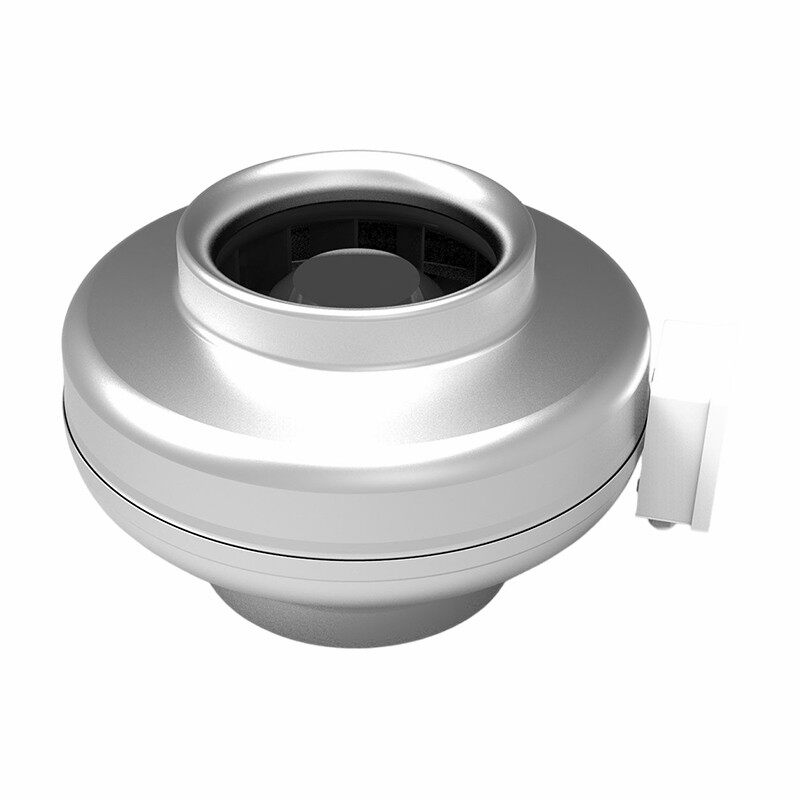

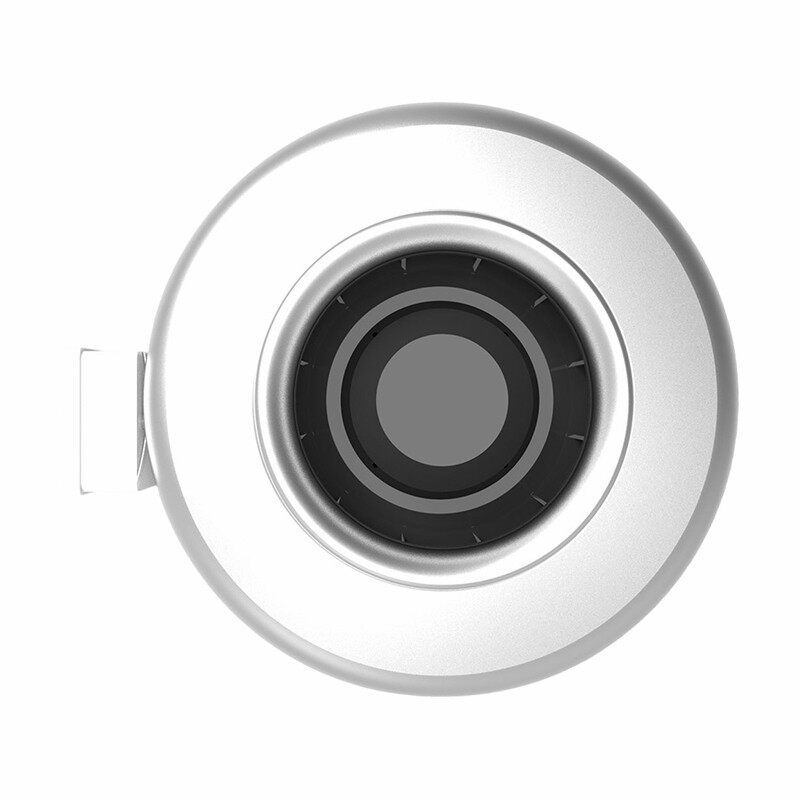

فن مجرای دایره ای











• از فن برای حمل و نقل هوای "تمیز" استفاده می شود ، به این معنی که برای مواد آتش نشانی ، مواد منفجره ، گرد و غبار سنگ زنی ، دوده و غیره در نظر گرفته نشده است.

• فن مجهز به یک موتور القایی روتور خارجی ناهمزمان با حامل های مهر و موم شده بدون مهر و موم شده {{2}

• خازن دارای طول عمر محدود است و باید پس از 45 ،000 ساعت عمل (حدود 5 سال) برای تأمین حداکثر عملکرد. خازن نقص بتواند باعث آسیب.} شود.

• برای دستیابی به حداکثر زمان عمر برای نصب در محیط های مرطوب یا سرد ، فن باید به طور مداوم کار کند {{0}

• فن را می توان در خارج یا در سایر محیط های مرطوب نصب کرد . اطمینان حاصل کنید که خانه فن مجهز به زهکشی است .

• فن را می توان در هر موقعیتی نصب کرد {{0}





• فن باید مطابق با برچسب جهت هوا روی فن . نصب شود

• فن باید به مجرای متصل یا مجهز به مشبک ایمنی .

• فن باید به صورت ایمن نصب شود و مطمئن شوید که هیچ اشیاء خارجی در پشت باقی نمانده است .

• فن باید به گونه ای نصب شود که سرویس و نگهداری را آسان کند .

• فن باید به گونه ای نصب شود که ارتعاشات را نمی توان به مجرای یا ساختمان منتقل کرد {{0}

• برای تنظیم سرعت ، یک ترانسفورماتور ، یک تریاک یا مبدل فرکانس می تواند متصل شود {{0}

• نمودار سیم کشی در قسمت داخلی جعبه اتصال یا جداگانه محصور شده . اعمال می شود

• فن باید به روش صحیح نصب شده و به صورت الکتریکی متصل شود .

• همیشه از Thermocontact داخلی استفاده کنید ، به نمودار سیم کشی . مراجعه کنید

• تاسیسات الکتریکی باید توسط یک برق مجاز {{0} انجام شود

• تاسیسات الکتریکی باید به یک تعویض کننده بدون تنش محلی یا توسط یک تعویض سر قابل قفل متصل شوند {{0}





هنگام شروع ، اطمینان حاصل کنید که:

• جریان بیش از +5 ٪ از آنچه در برچسب بیان شده است {{1}

• ولتاژ اتصال بین +6 ٪ تا -10 ٪ از ولتاژ دارای امتیاز .

• هنگام شروع فن .}}} ظاهر نمی شود

• جهت چرخش در موتورهای فاز {{0} مطابق با برچسب .





• فن باید در بسته بندی خود حمل شود تا نصب . این مانع از حمل و نقل خسارت ، خراش و فن کثیفی می شود .

• توجه ، به دنبال لبه ها و گوشه های تیز .





• قبل از شروع سرویس ، تعمیر و نگهداری یا تعمیر ، فن باید بدون تنش باشد و پروانه باید متوقف شده باشد {{0}

• هنگام برداشتن یا باز کردن فن های بزرگتر ، وزن فن را در نظر بگیرید تا از جنجال و احتراق جلوگیری کنید {{0}

• فن باید در صورت لزوم ، حداقل یک بار در سال تمیز شود تا ظرفیت خود را حفظ کند و برای جلوگیری از عدم تعادل که ممکن است باعث خسارت های غیر ضروری روی یاتاقان ها شود {0 {0}

• یاتاقان های فن بدون تعمیر و نگهداری هستند و فقط در صورت لزوم باید تمدید شوند {{1}

• هنگام تمیز کردن فن ، تمیز کردن فشار بالا یا حفر قوی نباید استفاده شود {{1}

• تمیز کردن باید بدون اینکه از منزل خارج شود یا به پروانه آسیب برساند . انجام شود

• اطمینان حاصل کنید که هیچ سر و صدایی از طرف فن {{0} وجود ندارد





1. اطمینان حاصل کنید که تنش به فن . وجود دارد

2. تنش را برش داده و تأیید کنید که پروانه مسدود نشده است .

3. .}}}}}}}}}}}}}}}}}}}}}}}}} اگر علت گرم شدن بیش از حد قطع شود ، باید از آن مراقبت شود ، تکرار شود . برای بازگرداندن ترمو-پروانه دستی تنش برای چند دقیقه MANIAL MANIATE MANA}}} {6} {6}. Mangors}} {}. {6}.}.}.}}}.}. {6 موتور . اگر دارای ترمو-پیشرانه اتوماتیک باشد ، تنظیم مجدد هنگام سرد شدن موتور به طور خودکار انجام می شود.

4. اطمینان حاصل کنید که خازن به هم وصل شده است ، (فقط تک فاز) با توجه به نمودار سیم کشی .

5. اگر فن هنوز کار نمی کند ، اولین کاری که باید انجام شود ، تجدید خازن .

6. اگر هیچ چیز از این کار نمی کند ، با تهیه کننده فن خود تماس بگیرید {{1}

7. اگر فن به تأمین کننده برگردانده شود ، باید تمیز شود ، کابل موتور آسیب دیده و گزارش غیر انطباق دقیق محصور شده .





ضمانت فقط تحت شرط استفاده از فن مطابق با این "دستورالعمل ها" .









داده های صوتی در این بروشور بر اساس تعاریف زیر است: در سیستم باید . یافت شود

نقاطی که داده های صوتی برای آن ارائه می شود در امتداد خط سیستم است که توسط فشار و جریان بیان شده در جدول داده های صدا برای هر فن .}} سه نوع صدا در این جداول وجود دارد. صدای ورودی و خروجی به صورت مجرای اندازه گیری می شود ، در حالی که صدای اطراف آن در خارج از فن و سیستم مجرای اندازه گیری می شود . برای همه این نوع صدا ، سطح قدرت صدا در نوارهای اکتاو ارائه می شود . برای صدای اطراف ، همچنین سطح فشار صدا محاسبه شده است.} اندازه گیری های مربوط به ISO 3741 ساخته شده است. مجرای .

اندازه گیری صدا در Enchoy مطابق با استانداردهای ISO و با طرفداران در محفظه خود انجام می شود زیرا این نزدیک به ارزش های واقعیت است.

ISO-METHOD:اندازه گیری در مجرای با طراحی مشخص و اتصال غیر بازتاب. اندازه گیری ها و محاسبات در 1/1 باند اکتاو . انجام می شود

اندازه گیری فن بدون آن که مسکن آن در صدای پایین حل شود . انجمن تجارت ASHRAE در ایالات متحده ، در استفاده از داده های صوتی تولید کنندگان بیان شده است ، که نتیجه اندازه گیری صدا از یک فن بدون مسکن آن است {1} db پایین تر در باند های اکتاو از 250 هرتز و پایین تر از یک فن in {{in {

AMCA-METHOD:اندازه گیری از فن ساخته شده است که در آن در یک اتاق آنچوئیک قرار دارد ، که منجر به سطح صدا پایین تر .



دقت اندازه گیری

سازمان استاندارد بین المللی ، هنگام توسعه روش اندازه گیری برای سطح قدرت صدا ، ISO ، همچنین عدم دقت اندازه گیری در باند اکتاو مختلف (دقت 90 ٪).

گروه اکتاو (هرتز)	63	125	250	500
عدم دقت (DB)	±5.0	±3.4	±2.6	±2.6
گروه اکتاو (هرتز)	1000	2000	4000	8000
عدم دقت (DB)	±2.6	±2.9	±3.6	±5.0



سطح قدرت صدا

سطح قدرت صدا ، LW (A) برای محاسبه صدا از کل سیستم تهویه استفاده می شود . این سیستم می تواند ترکیبی از کوره ها ، میراگرها و دیفیوزرها باشد به عنوان مثال .

سطح قدرت صدا یک مقدار اندازه گیری شده مطابق با استانداردها است ، و نمی گوید که چگونه صدا ظاهر می شود زیرا قدرت صدا مستقل از ویژگی های قرار دادن فن . به منظور شبیه به گوش انسان است ، از فیلتر A ​​استفاده می شود که با LW (A) اندازه گیری شده در DB (A) اندازه گیری در DB (A)} {2 {{{{{{{{{{{2



سطح فشار صدا

سطح فشار صدا ، LP یا LP (A) ، می گوید که چگونه گوش انسان صدا را ثبت می کند . وابسته به سطح قدرت صدا ، فاصله از منبع ، محدودیت های انتشار و ویژگی های صوتی اتاق است .}

سطح فشار صدا برای یک اتاق با اتاق با منطقه جذب معادل 20 متر ارائه شده است². 7 اختلاف DB با فاصله Ca 3M مطابقت دارد ، جایی که صدا در یک انتشار نیمه فری ساطع می شود .

سطح فشار صدا را می توان به صورت زیر محاسبه کرد: lp=lw +10 log (q/4τr2+4/a)

A=منطقه جذب معادل اتاق q=نوع انتشار است:

q =1 انتشار کروی است

q =2 انتشار نیمه کروی است

Q =4 انتشار کروی چهارم است

برای مورد درست ، من . E . از یک فن سقف ، سطح فشار صدا به صورت متلاشی شده است:

با LW (A) TOT در 63dB (a) ، فاصله 5 متر ، انتشار نیمه اسفنجی و مورد درست ، نتیجه LP (a)=63+10 log2/4τ 5 خواهد بود²=63-22=41 db (a)

و در 10 متر: lp (a) =63+10 log2/4τ 10²=63-28=35 db (a)
